【质量案例分享】低温钢A333Gr6与普通碳钢该怎么区分？

在工业管道施工过程中，常会出现管道抛丸除锈前后，材料管理失控，A333Gr6与普通碳钢防腐前管道混放无法区分；管道及管件长时间存放后，色标不清或管件标识处生锈无法辨认等问题，造成材料的错用。

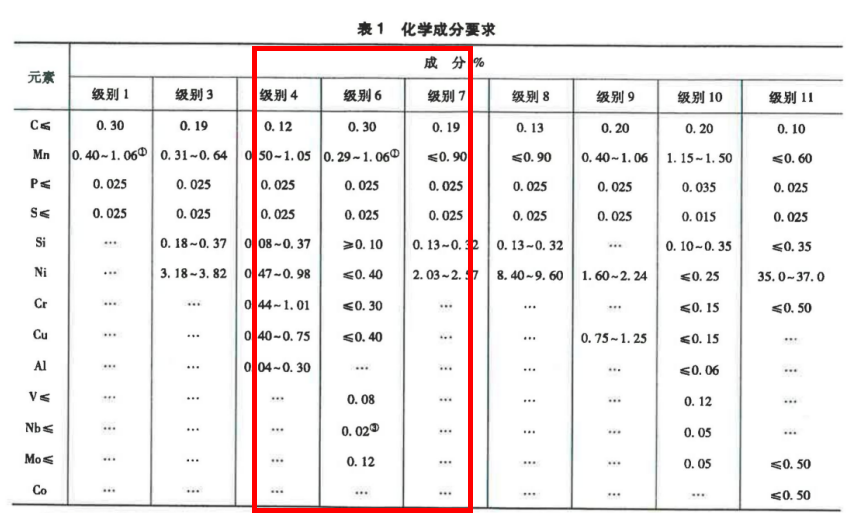

从规范上看：2011年以后，美标ASTM A 333/A 333M对A333Gr6低温钢化学成分做了很大的调整，在保留常规五大元素及其含量不变的基础上，增加了Cr、Ni、Mo、Cu、V 和 Nb 等元素，且新增元素均给出含量上限，也就是说，A333GR.6已经提升为低合金钢类的低温钢。但添加的合金元素均为微量，常用便携式半定量光谱仪不易检测出来，需要借助全定量光谱仪进行检查区分，在装置建设期不易操作，且费用较高。

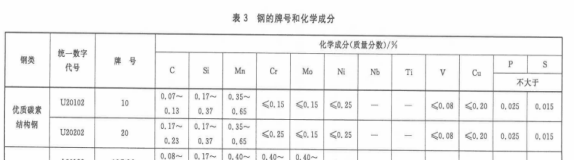

对比常用的碳钢管道材料20#、A106B和A333Gr6合金元素可以看出，三种材料的Mn含量均有重合，特别是A106B的标准中的Mn含量与A333Gr6一致。

但从元素对低温韧性作用来看，C、Si、P、S、N等是有害元素，尤其P的危害最大，而Mn、Ni等是有益元素。 A333Gr6需要降低C含量，并依靠Mn提高低温性能，借助添加的微量Ni、V、Nb等合金化作用进一步增强了低温性能。因此A333Gr6的Mn含量会适当提高，一般在1.1-1.35之间，而20#、A106B的Mn含量则会在0.5%～0.8%之间。此外A333Gr6材料在2013年便已开始国产化，如恒力石化、万华化学和浙石化均采用国产A333Gr6，对于国产化材料既满足ASTM A 333/A 333M规范要求的合金元素含量，同时也会兼顾TSG 21—2016《固定式压力容器安全技术监察规程》2.2.1.2.1条和2.2.1.2.2条，控制C、P和S含量，C含量≤0.25%，根据ASTM A 333/A 333M中要求当C含量低于0.30%时，每降低0.01%，则Mn在1.06%的基础上增加0.05%，最高到1.35%。因此Mn含量也会在1.1%～1.35%之间。
